旋片式真空泵

文章出处:英峪领科人气: 发表时间:19-06-05 【
一、2XZ型直联旋片式真空泵的产品概述:
     2XZ型直联旋片式真空泵是用来对密封容器抽除气体的基本设备之一。它可单独作用,也可作为增压泵、扩散泵、分子泵等的前级泵,维持泵,钛泵的预抽泵用。可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点,所以更适宜于实验室里使用。
      在环境温度5℃-40℃范围内,进气口压强小于1.3×103帕的条件下允许长期连续运转,被抽气体相对湿度大于90%时,应开气镇阀。
直联旋片真空泵抽气时进气口连续畅通大气运转不得超过一分种。
直联旋片真空泵不适用于抽除对金属有腐蚀的,对泵油起化学反应的,含有颗粒尘埃的气体,以及含氧过高的,易爆性的,有毒的气体。

型号参数

2XZ-0.25

2XZ-0.5

2XZ-1

2XZ-2

2XZ-4

2XZ-8

2XZ-15

抽气速率
(L/s)

0.25

0.5

1

2

4

8

15

极限压力
(Pa)

6×10-1

6×10-2

6×10-2

6×10-2

6×10-2

6×10-2

6×10-2

转速
(r/min)

1400

1400

1400

1400

1400

1400

1400

工作电压
(V)

220

220

220

220/380

220/380

220/380

220/380

电机功率
(KW)

0.12

0.18

0.25

0.37

0.55

1.1

1.5

进气口内径
(mm)

10

16

16

25/8

25/8

40

40

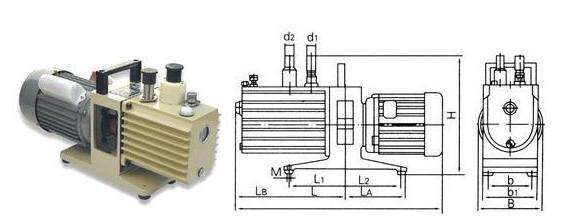

(mm)

400

445

467

488

528

575

610

125

130

130

145

145

172

175

240

245

254

280

280

350

350

质量(Kg)

15

18

19

27

29

50

70

二、2XZ型直联旋片式真空泵的工作原理:

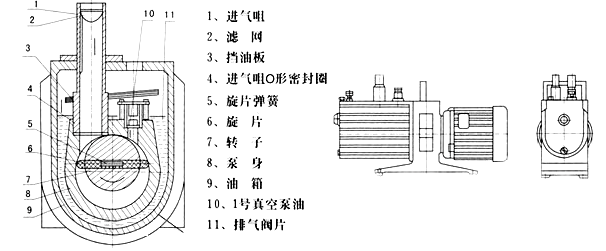

      2XZ型直联旋片式真空泵系双级高速直联结构旋片式真空泵(以下简称直联旋片真空泵)。它有偏心地装在泵腔内的转子,及转子槽内的旋片。转子带动旋片旋转时,旋片紧贴腔壁,把进、排气口分隔开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性地缩小而压缩气体,推开排气阀排气,从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。
直联旋片真空泵装有气镇阀,具有延长泵油使用时间和防止泵油混水的作用。
直联旋片真空泵具有体积小,重量轻、噪声低,起动方便等优点。
2XZ型旋片式真空的维护和保养:
①、2XZ型旋片式真空泵注意事项:
1.保证泵的清洁,防止杂物进入泵内。
2.保持油位。
3.注意观察油的清洁,若泵油变脏、混浊、水份或其它挥发性物质进入2XZ型旋片式真空泵内而影响极限真空时,可开气镇阀净化之,观察极限真空回升情况,数小时无效,应更换泵油,必要时可再次更换。换油方法:泵运转约半小时,使油变稀,停泵从放油孔放油,再敞开进气口运转10~20秒钟,此间从吸气口缓缓加入少量清洁泵油,更换泵腔内存油。如出来的油很脏,后者可重复进行。
4.不可混入柴油、汽油等其它饱和蒸汽压较大的油类,以免降低极限真空。拆洗2XZ型旋片式真空泵内零件时,一般用纱布擦拭即可以。有金属碎屑、砂泥或其它有害物质必须清洗时,可用汽油等擦洗,干燥后方可装配,切忌用汽油浸泡。
5.倘若因泵需拆开清洗或检修,必须注意拆装步骤,以免损坏机件。
 ②、2XZ型旋片式真空泵拆装步骤简述如下:
(一)、拆卸2XZ型旋片式真空泵:
1.放油
2.松开进气咀法兰螺钉,拔出进气咀,松开气镇阀法兰螺钉,拔出气镇阀。
3.拆下2XZ型旋片式真空泵油箱。
4.拆除止回阀开口销,拆下止回阀叶轮。
5.拆除支座与泵的连接螺钉,拆下2XZ型旋片式真空泵装件,电机拆否视方便而定。
6.松开泵盖螺钉,拆下泵盖,拉出二转子及旋片。拆下低级转子时,麻先拆下开口销。
(二)、装配2XZ型旋片式真空泵:
1.用纱布擦净零件,防止回丝堵塞油孔,好用清洗液和刷子清洗。
2.把旋片装入转子槽内后,把转子装入定子即泉身内,装L泵盖、销、螺钉、键、联轴节,用手旋转,应无泄阻和明显轻重,装时应使定子顶面朝下,以借助重力使转子贴近定子圆弧面,此间隙好在0.0lmm。
3.低级转子装配方法同上。
4.装上2XZ型旋片式真空泵止回阀叶轮等止回零件,应使止回阀头平面对准进油咀油孔,按工作时的转向旋转转子并用手轻轻反向挡住叶轮,油孔应时开时闭,调整阀头平面大开启高度为O.8~1.2毫米,具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法:面对叶轮,使Φ3mm传动销处于右手水平位置,顺时针方向拨动叶轮,此时止回阀头平面的开启高度近于大,应为0.8~1.2mm。转子停止在任何位置,手从叶轮上松开后,止回阀头应自动落下关闭油孔。
5.装上2XZ型旋片式真空泵的排气阀、挡油板等零件。
6.把泵部、键、联轴节、电机装在支座上。
7.装油箱。
8.插入进气咀,气镇阀,装上法兰固紧。
注意:1、装配时2XZ型旋片式真空泵磨擦面涂上清洁真空泵油。2、记住零件原装配位置,可减少跑合时间。3、紧固件应无松动。
